قالب های تزریق لوله اتصالات
بررسی اجمالی دسته بندی محصول
قالبهای اتصالات لوله به کنترل دقیق انقباض پلیمری، سرعت خنکسازی و آببندی خط جداسازی برای برآورده کردن درجهبندی فشار هیدرواستاتیک نیاز دارند. بر خلاف ابزارهای عمومی، قالبهای برازنده نیاز به دوچرخهسواری با سرعت بالا در کنار مکانیسمهای داخلی پیچیده دارند، از جمله هستههای جمعشونده برای اتصالات رزوهای و لغزنده برای شیارهای سوکت زیرین.
SUNJOY Mold قالبهای تزریق سفارشی میسازد که به سیستمهای لولهکشی پلاستیکی اختصاص داده شده است. هر ابزار بر اساس استانداردهای منطقه ای (ASTM، DIN/EN، ISO، AS/NZS) مهندسی شده است، که اطمینان حاصل می کند که اتصالات قالب گیری شده از فشار ترکیدگی، ضربه سقوط و بررسی ابعاد عبور می کنند.
مزایای محصول
تعادل حرارتی بهینه
کانالهای خنککننده متحرک که نزدیک به مناطق گرم{1} بالا قرار گرفتهاند، زمان چرخه را 15% تا 25% کاهش میدهند و از تاب برداشتن قسمتها در بخشهای دیوار ضخیم- جلوگیری میکنند.
یکپارچگی خط جدایی دقیق
تحمل فرز CNC در +/- 0.015 میلیمتر، تولید فلاش صفر- را تضمین میکند و پیرایش دستی را به حداقل میرساند.
اتصال هسته قابل اعتماد
بلوک های مکان یابی مخروطی و اینترلاک های دقیق از جابجایی هسته تحت فشار تزریق بالا جلوگیری می کند و ضخامت دیواره یکنواخت را تضمین می کند.
فولادهای مقاوم در برابر سایش
هستهها و حفرههای ماشینکاری شده از فولاد ضد زنگ DIN 1.2738 از قبل سختشده یا S136 سختشده (برای ترکیبات PVC خورنده) عملکرد پایداری را پس از 1,000,000 چرخه حفظ میکنند.
محدوده محصول

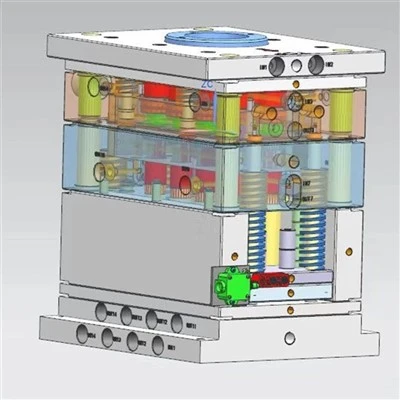

آرنج (90 درجه / 45 درجه)
تنظیمات حفره:2، 4، 8 حفره
ویژگی کلیدی ابزار:هسته تاشو یا شعاع داخلی لغزنده
سه راهی برابر / کاهش دهنده
تنظیمات حفره:2، 4 حفره
ویژگی کلیدی ابزار:سیستم دونده متعادل، لغزنده های هیدرولیک
کوپلینگ و سوکت
تنظیمات حفره:4، 8، 16 حفره
ویژگی کلیدی ابزار:-پرتاب با سرعت بالا، تغذیه مستقیم دروازه
اتصالات رزوه ای
تنظیمات حفره:2، 4، 6 حفره
ویژگی کلیدی ابزار:موتور بازکننده خودکار / هسته جمع شونده
کاهنده و بوش
تنظیمات حفره:4، 8 حفره
ویژگی کلیدی ابزار:خطوط جداسازی پلکانی، مهر و موم دقیق
اتصالات زهکشی / DWV
تنظیمات حفره:1، 2 حفره (تا قطر 400 میلی متر)
ویژگی کلیدی ابزار:پایه سازه ای سنگین-، کشش هسته
گواهینامه فولاد:گواهی های تست آسیاب برای هر بلوک فولادی هسته و حفره ارائه شده است.
تست سختی:راستیآزمایی سختی راکول (HRC) روی درجهای حرارتی{0} (HRC 32 تا 35 برای P20/1.2738؛ HRC 48 تا 52 برای S136).
بازرسی CMM:اولین-بازرسی مقاله اتصالات قالبگیری آزمایشی برای بررسی بیضی، عمق سوکت، قطر بیرونی و ضخامت دیواره.
مستندات اجرای آزمایشی:هر قالب تحت یک آزمایش مداوم 2 ساعته قرار می گیرد. پارامترهای تزریق، زمان چرخه و قطعات نمونه در کنار ابزارآلات ارسال می شوند.
تجزیه و تحلیل DFM:ظرف 48 ساعت پس از دریافت نقشه، جزئیات زوایای پیش نویس، مکان دروازه، خطرات علامت سینک و تغییرات ضخامت دیوار تحویل داده می شود.
شبیه سازی جریان قالب:تجزیه و تحلیل CAE الگوهای پرکننده رزین، خطوط جوش، تله های هوا و راندمان خنک کننده را قبل از برش فولاد به تصویر می کشد.
جبران انقباض رزین:ابعاد ابزار متناسب با پروفیل های جمع شدگی ترکیبات PVC-U، PPR، HDPE، ABS و CPVC.
تنظیمات دروازه و دونده:سیستمهای راهانداز سرد با دریچههای فرعی، قطرههای داغ عایقشده-یا سیستمهای دروازهای شیر- که با ویسکوزیته مواد مطابقت دارند.
آبرسانی و زهکشی شهری:لوله های تحت فشار، شبکه های آبیاری و سیستم های فاضلاب ثقلی.
لوله کشی مسکونی و تجاری:خطوط تامین آب گرم/سرد، زهکشی بهداشتی و شبکه های هواکش.
جابجایی سیالات صنعتی:خطوط فرآوری شیمیایی، لولههای{0}مقاوم در برابر اسید، و مدارهای خنککننده.
لوله برق و مخابرات:کانال های حفاظتی کابل زیرزمینی و اتصالات اتصال.
چرا قالب SUNJOY را انتخاب کنید
در -ماشین کاری خانگی
مجهز به مرکز فرز CNC با سرعت بالا با 5 محور، EDM آینه، و ماشین آلات سیم برش برای کنترل برنامه ریزی.
تخصص فیتینگ
تمرکز بر هندسه اتصالات لوله، تضمین تسلط بر تلورانس های رزوه و مهر و موم سوکت.
ردیابی شفاف
گزارش های تصویری هفتگی شامل آماده سازی فولاد، ماشینکاری خشن، عملیات حرارتی، CNC خوب و مونتاژ می شود.
صادرات-مهندسی آماده
ارتباط مستقیم با مهندسان پروژه مسلط به استانداردهای بین المللی ابزار.
پس از فروش و پشتیبانی فنی
پکیج قطعات یدکی
هر قالب با یک کیت جزء استاندارد شامل پینهای اجکتور کمکی، فنرها، حلقههای O-و درجهای قابل تعویض ارسال میشود.
عیب یابی از راه دور
پشتیبانی مهندسی از طریق پیوند ویدیویی در عرض 12 ساعت برای راه اندازی، تنظیم پارامتر یا راهنمایی تعمیر و نگهداری.
تحویل مدارک
نقشههای مونتاژ دوبعدی، مدلهای قطعات سهبعدی، نمودارهای سیمکشی الکتریکی، و گواهیهای فولادی که پس از ارسال از طریق ذخیرهسازی ابری امن تحویل داده میشوند.
صادرات و پشتیبانی پروژه
بسته بندی صادراتی
پوشش پلاستیکی ضد زنگ-ضد رطوبت-، که در داخل جعبه های چوبی بخور برای حمل و نقل بین المللی محکم شده است.
هماهنگی لجستیک
اسناد صادراتی شامل فاکتور تجاری، لیست بسته بندی، بارنامه، و گواهی مبدا (فرم E/CO).
زمان سرب
برنامه های استاندارد تولید بر اساس ابعاد قالب، تعداد حفره ها و پیچیدگی بین 35 تا 60 روز است.
